سیستم گرمایشی گلخانه

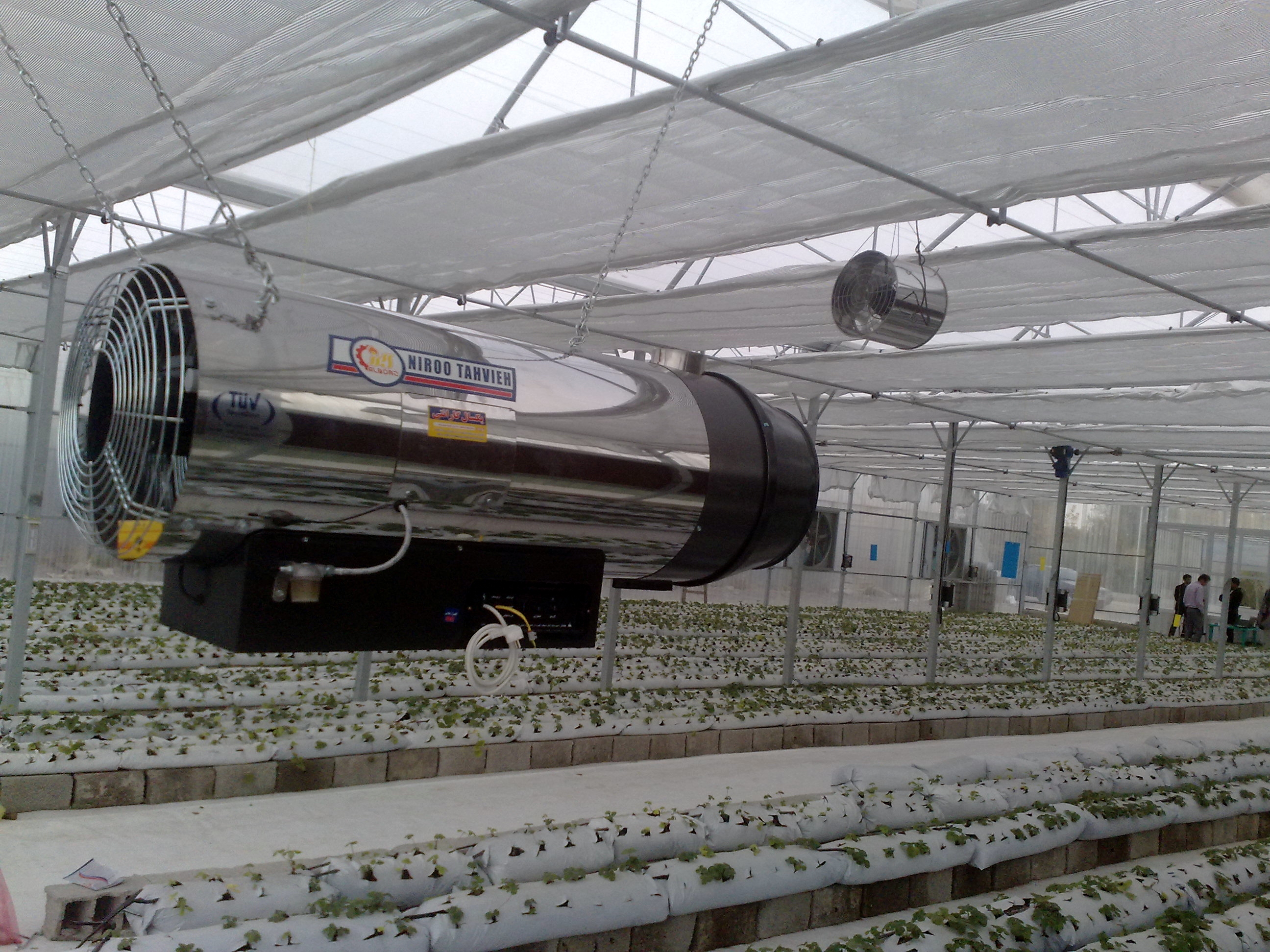

جت هیتر بخاری موشکی در یک تقسیم بندی کلی به دونوع دودکش دار وبدون دودکش تفکیک می گردد

جت هیتر در انواع گازی وگازوئیلی ودوگانه سوز ارائه می گردد

بدنه جت هیتر ها از استیل مرغوب بوده وراندمان حرارتی نوع بدون دودکش ۹۰ درصد ارزیابی می گردد فضای قابل پوشش هر جت هیتر با توجه به ارتفاع گلخانه و منطقه جغرافیایی می تواند متفاوت باشد. جت هیتر با توجه به نحوه عملکرد و طراحی که دارد دارای مزایای زیر می باشد:

الف) راندمان ۹۰ در صد در مصرف سوخت

ب ) قیمت مناسب

ج ) نصب وراه اندازی آسان

د ) عمر بالا واستهلاک پایین

ه ) اشغال فضای بسیار کم

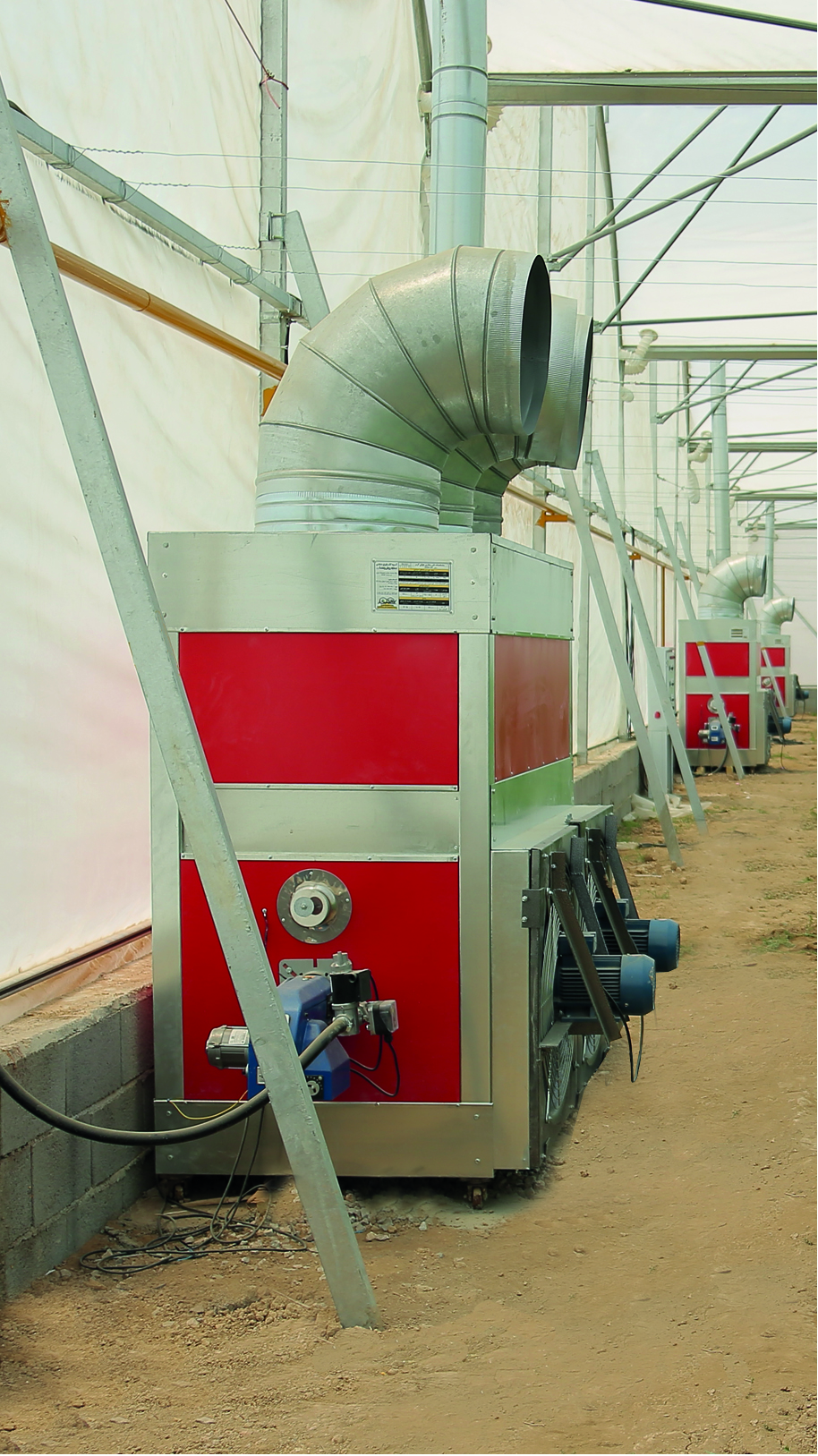

مشخصات فنی سیستم گرمایشی هوای گرم مخصوص گلخانه

الف- مشخصات بدنه، کوره و رادیاتور حرارتی

1. کوره محفظه احتراق از ورق استیل غیر مغناطیسی(۳۰۴) با ضخامت ۵/۱ میلی متر که مقاومت کافی در برابر حرارت و خوردگی ناشی از گازهای اجتراق و رطوبت موجود در گلخانه را تضمین کند،ساخته می شود.

2. جوشکاری کوره و دیگر متعلقات با سیم جوش محافظ شده با گاز آرگون (جوشکاری MIG ) انجام میگیرد.

3. به منظور جلوگیری از برخورد مستقیم حرارت به بدنه کوره احتراق و افزایش عمر آن، پوششی به عنوان جداره دو (ورق استیل ۵/۱ میلی متر) در انتهای کوره اصلی احتراق نصب شده است.

4. رادیاتور حرارتی با ۲ باکس و ۱۵ عدد لوله از جنس استیل مغناطیسی (۴۳۰) با قطر ۴ اینچ و ضخامت ۷/۰ میلی متر که با افزایش مسیر انتقال حرارت از طریق تبادل حرارتی با هوای دمیده شده به محفظه رادیاتور موجبات افزایش بازدهی حرارتی را فراهم می آورد.

5. نصب رفلکتور با ورق گالوانیزه جهت جلوگیری از ایجاد جریان متلاطم در داخل محفظه بخاری و هدایت جریان هوا در مسیر سیستم گرمایشی به منظور افزایش راندمان حرارتی

6. کوره و رادیاتور حرارتی با ۴ سیکل رفت و برگشت برای دستیابی به حداکثر راندمان حرارتی قابل دستیابی

7. شاسی ها از ورق گالوانیزه با ضخامت ۱ میلی متر با رنگ و قاب های کناری از ورق گالوانیزه با ضخامت ۸/۰ میلی متر با رنگ استاتیک کوره ای (مقاوم در برابر حرارت و پوسته شدن) ساخته شده است.

8. دارای خروجی هوای گرم با دمش از بالا با پرتاب مناسب و نصب فن ها در اطرف جانبی یا زیر بخاری به همراه ۳ عدد زانویی گالوانیزه قطر ۵۰ سانتی متر

9. دارای دودکش (خروجی گاز های ناشی از سوخت) به قطر ۲۵ سانتی متر از ورق استیل غیر مغناطیسی(۳۰۴)

ب- مشخصات تجهیزات جانبی مورد استفاده

1. مشعل گازسوز یا گازوئیل سوز با ظرفیت حرارتی ۲۲۰۰۰۰ کیلو کالری (بسته به نیاز مشتری)

2. دارای ۲ عدد فن محوری با پروانه آلومینیومی و الکتروموتور سه فاز با قدرت ۲ اسب بخار چینی با قابلیت هوادهی ۳۲۰۰۰ متر مکعب در ساعت به ازای دو فن نصب شده.

3. تابلو برق کنترل اتوماتیک بخاری نصب بر روی بدنه بخاری

4. مجهز به ترموستات الکترومکانیکی دو قلو (کنترل فن و ایمنی کار کرد مشعل ) و ترموستات محیطی جهت کنترل کارکرد مشعل.

ابعاد و مشخصات سیستم

مصرف سوخت (گازوئیل ) مشعل با توجه به نصب نازل شماره ۲ (گالن بر ساعت) و ارتفاع ۱۶۰۰ متری از سطح دریا می باشد

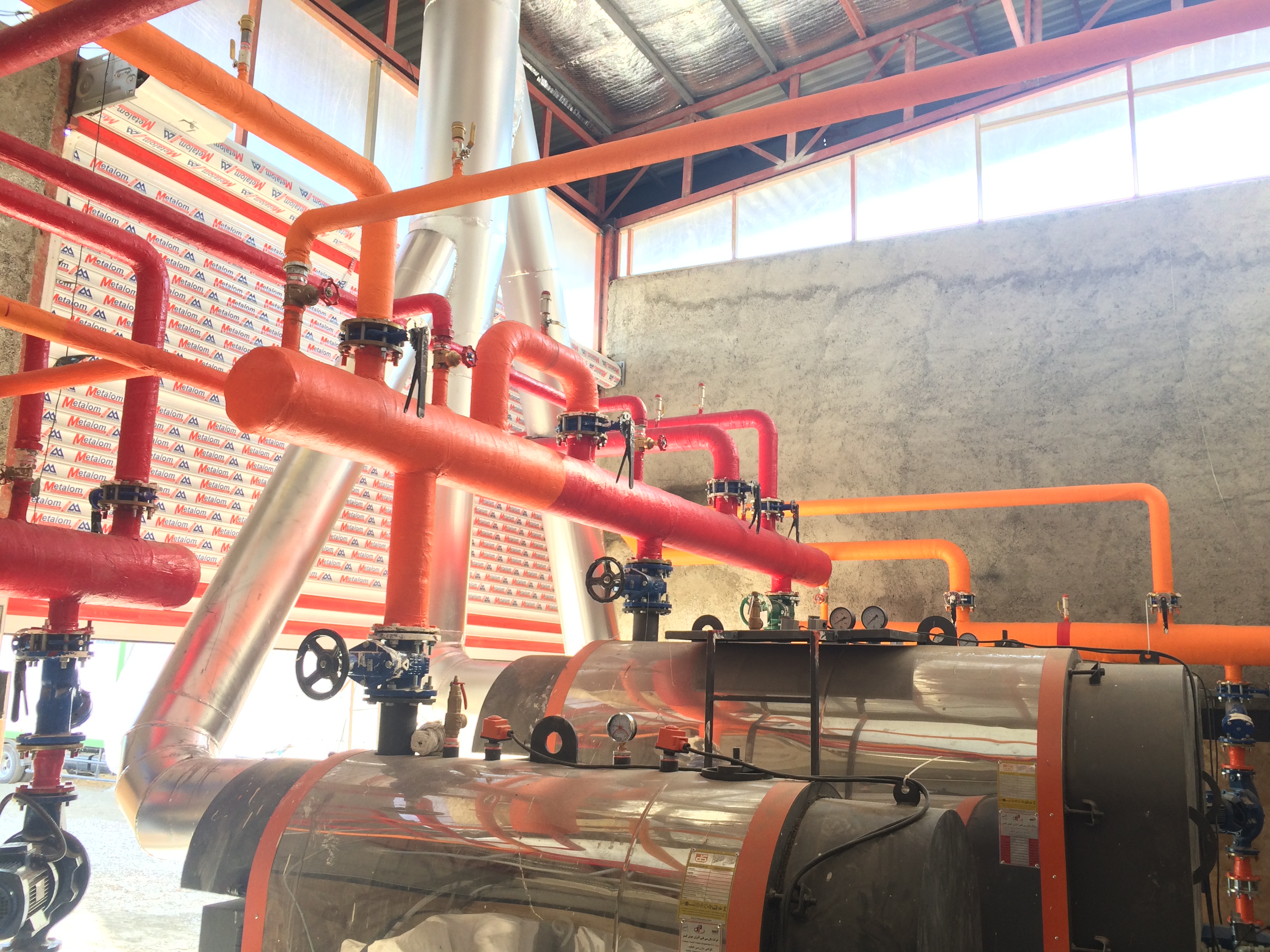

این روش با استفاده از دیگ بخار آب که معمولا چدنی و یا فولادی می باشد، مانند شوفاژ عمل می کند.آب داخل آن به وسیله مشعل گرم شده و سپس به وسیله الکتروموتورهای مخصوص آب گرم به داخل گلخانه فرستاده می شود. آب گرم به وسیله چند رشته لوله های مارپیچ و یا ساده از جنس پلی اتیلن و یا گالوانیزه که در سطح بستر و بین ردیف ها و یا در ارتفاع ۱۰ تا ۲۰ سانتی متری آن نصب شده است، در داخل و طول گلخانه توزیع می شود. آن گاه آب سرد شده مجددا از طریق یک لوله اصلی به داخل دیگ حرارتی برگشت می کند. معمولا برای تسهیل در گردش آب در داخل گلخانه و دیگ حرارتی، تجهیزات موتور خانه را در اتاقکی پایین تر از سطح گلخانه بنا می کنند.

از مزایای این سیستم میتوان به موارد زیل اشاره کرد :
داشتن دمای کاملا یکسان در تمام نقاط گلخانه
جلوگیری از ورود بار سرمایی از دیواره ها که باعث پایین آمدن کیفیت محصول تولیدی میشود
جلوگیری از یخ زدگی ناودانها
کاهش هزینه های سوخت مصرفی
عدم انتشار گازمنوکسید کربن حاصل از احتراق
استفاده از لوله های کف به عنوان ریل گاری
استفاده از لوله های سقف به عنوان ریل برای حرکت سمپاشهای اتومات سقفی
داشتن یک سیستم مرکزی برای کنترل دمایی
